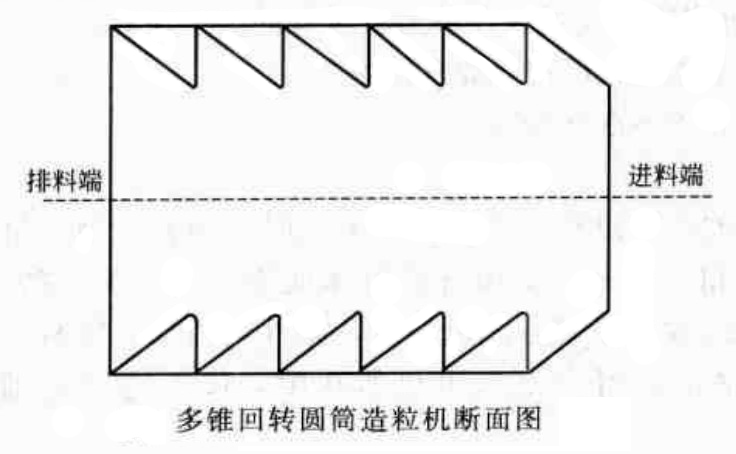

多錐回轉圓筒造粒機的轉筒內部配置了一些內抄板和其他的結構。在它的回轉鼓內部有一連串的彼此由環形板隔開的格室，在上一級內抄板的頂端和下一級板的底端之間由側壁相連，使得每一個格室都形成錐臺狀。擋板內徑呈階梯狀減小，它的坡度是0.05m/m.

　　多錐回轉圓筒內部的特殊結構，為造粒帶來很多好處。首先，由于擋板的阻擋作用，可以加大轉筒內物料層的厚度，增加物料在轉鼓內的滯留時間;其次，對于擋板而言，它還可以起到斜盤式造粒機擋板的作用，它同樣可以對團粒進行篩分。當造粒進行時，物料進入錐臺轉鼓內，由于擋板的作用，部分物料被堆積在擋板上，由于物料蹭的厚度，成粒后物料層可以對團粒進行壓實，當團粒溢出上級擋板時，細粉末還可以被清除。經過多層的碰撞，團粒實現了壓實過程，這樣就得到了更加密實的產品。
